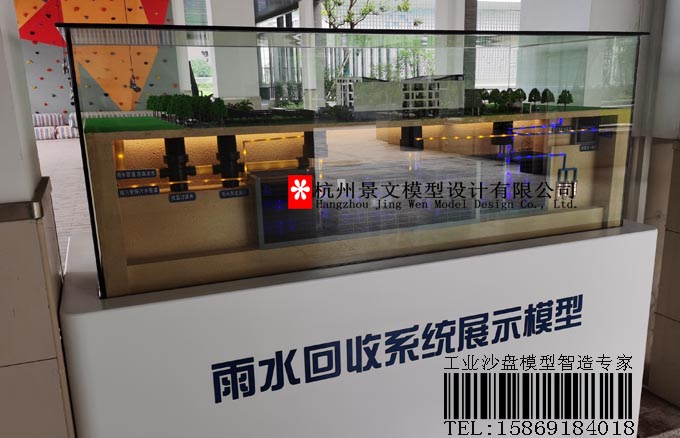

雨水收集系統沙盤，雨水回收方案沙盤模型
一、初期雨水棄流部分：
由于降雨過程中，初期的雨水沖刷屋面、道路，其中夾雜著大量的粉塵和泥砂，水質較差，應對其進行棄流處理，使其直接排入市政污水管線，對于后期較為清澈的雨水進行收集儲存后經適當?shù)奶幚砘赜?，以減少處理工序和降低運行費用等。一般建議以初期2-3mm降雨徑流為界，進行棄流和收集。
雨水水質應以實測資料為準，無實測資料時可采用《建筑與小區雨水利用工程技術規范》(GB50400-2006) 中的經驗值：雨水棄流前的雨水水質為CODCr、 SS均達到兩千多，污染較高，雨水初期徑流棄流后的水質為CODCr 70-110mg/L、SS 20-40mg/L、色度10-40度，連續降雨時徑流水質較好。

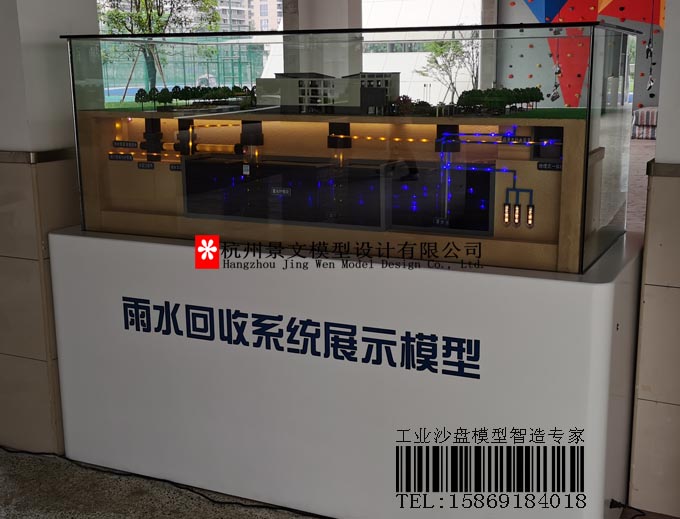

雨水收集系統沙盤，雨水回收方案沙盤模型
二、棄流過濾裝置：
雨水棄流過濾裝置為棄流過濾于一體，無須人工控制，在雨水收集利用前期的雨水預處理的運作過程中有效的利用水流的離心力及重力作用，將雨水和污物進行分離排放與收集。
雨水收集利用系統中的雨水棄流過濾裝置設計為內置水流堰擋板、控制閥、控制球，不銹鋼過濾網(精度達到≤2mm)。龐氏在雨水收集利用過程中當達到設定的棄流量時，排污口自動關閉，停止棄流，自動進行雨水收集，內置的不銹鋼過濾網可以對收集的雨水進行過濾;雨水收集利用過程中過濾產生的污染物會留在排污口箱體內，降雨結束后，排污口自動打開，過濾的污染物將隨剩余水流排出，雨水棄流過濾裝置恢復原狀，等待下次降雨。

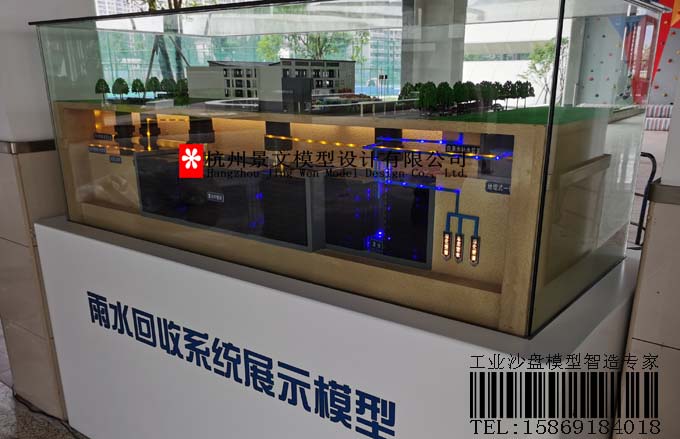

雨水收集系統沙盤，雨水回收方案沙盤模型
三、雨水調蓄系統：雨水調蓄系統的主體部分為蓄水池池體，池體部分包括：pp模塊主體、防滲膜、土工布、聚苯板;
蓄水池功能設計
1、蓄水池是由單個pp塑料模塊組成，池的四周放置聚苯板起到側壁的保護作用，單個池模塊結構為：長*寬*高1000*500*250(mm);周圍由兩布一膜拼接包裹而成，pp模塊主體選用承壓能力強的塑料模塊，抗壓強度大于450KN/M2,主要是防止系統出現垮塌、變形，對地上設施及人員造成破壞及傷害; 防滲膜是系統的最主要防滲材料，材質選用優質聚烯烴類防滲膜，其為質量直接關系到系統的實用性、安全性，能保證防滲效果、方便施工、確保使用年限;土工布是系統的輔助材料，用來保護防滲膜及pp模塊。
2、雨水經截污、初期棄流后進入蓄水池，蓄水池兼具沉淀功能，進水和出水都需要避免擾動沉積物，以免影響后續處理流程。該雨水系統的收集墊面避免有大量的泥土、雜物，以防止大量的污染物進入蓄水池，造成蓄水池淤積，影響蓄水池的正常使用;
3、進入蓄水池的雨水，攜帶有少量雜質，在蓄水池內部進水端設置越流層，越流層是蓄水池內的污泥集中沉積部分，內置帶有排污泵的污泥井，能方便之后的維護;
4、反沖洗裝置，雨水流經底部排水系統反向通過蓄水池，蓄水池每層帶有反沖洗孔，利用水泵里污水產生的高壓水，通過反沖洗裝置對模塊水池中的沉淀物質及死角污垢進行清洗，起到清洗保養模塊蓄水池的作用。
5、在蓄水池內設置1臺提升泵，主要作用是定量地將儲存池內的雨水提升入后續處理裝置，使其在設定的參數下運行，保證其除污效能的充分發揮。
6、為了使蓄水池內外空氣壓力平衡，保證雨水能迅速收集后回用，將在水池系統加裝透氣平衡裝置。
